Comment convertir le mouvement linéaire continu en mouvement rotatif

Dans les installations industrielles modernes, la capacité de convertir le mouvement linéaire généré par les vérins hydrauliques en mouvement rotatif représente une solution d'ingénierie fondamentale pour simplifier les systèmes mécaniques. Cette transformation permet d'éliminer des cinématiques complexes composées de multiples éléments rigides reliés entre eux, en les remplaçant par un système plus compact, efficace et facilement maintenable.

Les vérins rotatifs hydrauliques naissent précisément pour répondre à cette exigence, en intégrant dans un seul composant la puissance des vérins hydrauliques et la polyvalence du mouvement rotatif.

La conversion du mouvement n'est pas seulement une question technique, mais représente souvent la clé pour optimiser l'espace disponible, réduire les coûts de maintenance et augmenter la fiabilité globale du système.

Dans des secteurs tels que l'automatisation industrielle, les engins de terrassement et les installations de levage, cette technologie trouve des applications quotidiennes qui contribuent à l'efficacité de la production.

H2 - Le principe de fonctionnement des vérins rotatifs

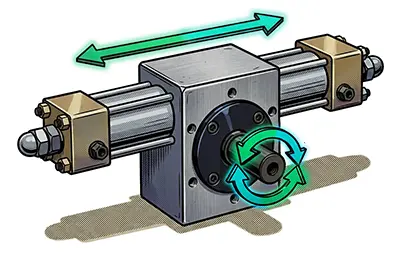

Les vérins rotatifs hydrauliques fonctionnent selon un principe mécanique simple : un vérin hydraulique à double effet actionne une crémaillère qui, à son tour, engrène avec un pignon solidaire de l'arbre de sortie. Lorsque le fluide hydraulique sous pression entre dans la chambre du vérin, le piston se déplace linéairement en poussant la crémaillère. Ce mouvement rectiligne de la crémaillère fait tourner le pignon, transformant la poussée linéaire en couple rotatif sur l'arbre de sortie.

Le cœur de ce système est le mécanisme pignon-crémaillère, une solution cinématique qui garantit un rapport de transmission constant et prévisible. Contrairement à d'autres systèmes de conversion du mouvement, cette configuration offre l'avantage de générer des couples élevés tout en maintenant des dimensions contenues. La géométrie des dents garantit un accouplement précis qui minimise les pertes d'efficacité et assure une longue durée opérationnelle même dans des conditions sévères.

Dans les vérins Conforti, la présence de régulateurs de fin de course réglables permet la mise en phase du système avec une plage de réglage de ±5°, permettant des ajustements millimétriques pour adapter le vérin aux spécifications de l'application. Ce niveau de précision s'avère déterminant dans des applications où le positionnement angulaire doit respecter des tolérances serrées.

H2 - Avantages de la simplification des cinématiques

Le remplacement de chaînes cinématiques complexes par un vérin rotatif apporte des bénéfices tangibles sur plusieurs fronts. Tout d'abord, on obtient une réduction drastique des encombrements : là où auparavant étaient nécessaires des supports, articulations, leviers et liaisons articulées, désormais un seul composant intégré remplit l'ensemble de la fonction. Cette compacité se traduit par une plus grande liberté de conception et par la possibilité d'optimiser l'espace disponible sur la machine.

Du point de vue de la maintenance, le système pignon-crémaillère enfermé dans un seul corps réduit considérablement le nombre de points d'usure et de connexions critiques. Moins de composants signifie moins de possibilités de panne et des interventions de maintenance plus simples et plus rapides. L'accessibilité directe au mécanisme facilite les inspections et les remplacements, réduisant les temps d'arrêt machine.

L'efficacité énergétique représente un avantage supplémentaire. Cette efficacité accrue se traduit par une moindre génération de chaleur et par des économies d'énergie quantifiables sur le cycle de vie de l'installation.

H2 - Caractéristiques techniques et performances

Les vérins rotatifs modernes peuvent générer des couples significatifs tout en maintenant des dimensions compactes. Les modèles couvrent un large spectre de performances : des solutions compactes avec des couples de 6 daNm jusqu'à des unités plus robustes capables de délivrer plus de 120 daNm. La pression de travail typique s'établit autour de 100 bars, permettant de gérer des charges élevées en toute sécurité.

La polyvalence constructive permet de réaliser des vérins avec des angles de rotation variables de 90° jusqu'à 270°, couvrant pratiquement chaque besoin applicatif. À chaque degré de rotation correspond une course spécifique du vérin interne. Cette relation directe et proportionnelle garantit la précision et la répétabilité du positionnement.

Les amortissements réglables intégrés représentent une caractéristique distinctive de valeur particulière. Cette fonctionnalité s'avère essentielle dans des applications où il est nécessaire d'arrêter des masses en mouvement ou de maintenir des positions précises sans l'intervention continue du système hydraulique.

H2 - Contrôle et surveillance de la position

L'évolution technologique a conduit à l'intégration de systèmes de détection qui transforment les vérins rotatifs en composants intelligents. Les versions équipées de piston magnétique et de chemise en acier inoxydable permettent de positionner des capteurs magnétiques le long de la course du vérin. Ces capteurs, fixés aux tirants au moyen de supports spécifiques, détectent le passage du piston en fournissant des retours précis sur la position angulaire de l'arbre.

Les capteurs traditionnels de type REED ou PNP magnétorésistif offrent des signalisations discrètes, idéales pour confirmer l'atteinte de positions préétablies. Pour des applications nécessitant un contrôle encore plus sophistiqué, il existe des capteurs programmables capables de détecter le piston à l'intérieur d'une plage variable et de fournir en continu la position via un signal numérique.

Ces dispositifs avancés permettent également de programmer deux intervalles de fermeture du circuit modifiables par logiciel, même à bord de la machine, offrant une flexibilité opérationnelle sans interventions mécaniques.

La connexion numérique de ces capteurs intelligents permet de surveiller des paramètres supplémentaires comme la température de travail, rendant possible une maintenance prédictive basée sur les conditions réelles d'exercice. Ce niveau d'information s'intègre parfaitement avec les systèmes modernes d'automatisation industrielle, contribuant à la numérisation des installations productives.

H2 - Applications industrielles concrètes

Dans le secteur des machines-outils, les vérins rotatifs trouvent emploi dans l'actionnement de mors rotatifs, dans les systèmes de changement d'outil et dans le positionnement de tables tournantes. La précision angulaire et la capacité à maintenir la position sous charge les rendent idéaux pour les opérations de fraisage et d'usinage multi-axes, où la répétabilité est critique pour la qualité du produit fini.

Les presses industrielles bénéficient de l'utilisation de vérins rotatifs pour le contrôle de l'inclinaison de matrices et presses plieuses. Le couple élevé disponible permet de déplacer des matrices lourdes tout en maintenant le plein contrôle du mouvement.

Les installations de levage et de manutention utilisent des vérins rotatifs pour orienter des charges, faire pivoter des plateformes et contrôler des systèmes de distribution automatique. La possibilité de générer un mouvement rotatif à partir d'un seul système compact simplifie notablement la conception de solutions automatisées, réduisant le nombre de composants nécessaires et facilitant l'intégration dans les systèmes existants.

H2 - Considérations de conception pour l'intégration

Le choix d'un vérin rotatif requiert une analyse attentive des conditions opérationnelles. Le couple nécessaire se calcule en considérant non seulement la charge statique à déplacer, mais aussi les accélérations requises et les résistances dues aux frottements et aux inerties.

L'ancrage mécanique du vérin doit être conçu pour supporter aussi bien les couples de réaction durant le fonctionnement que les sollicitations dérivant de vibrations et impacts. La rigidité du support influence directement la précision de positionnement et la durée des composants mécaniques internes. Dans des applications critiques, il peut être opportun d'utiliser des supports antivibratoires pour isoler le vérin des sollicitations externes.

Conclusions

Cette technologie élimine la complexité de systèmes mécaniques articulés, offrant au concepteur un outil polyvalent qui conjugue puissance, précision et facilité de maintenance. L'intégration progressive de systèmes de détection intelligents élargit ultérieurement les possibilités applicatives, rendant ces composants toujours plus centraux dans les systèmes modernes d'automatisation.

Pour des applications nécessitant un mouvement rotatif, évaluer l'emploi de vérins rotatifs hydrauliques peut conduire à des solutions plus efficaces et fiables. L'expérience de Conforti Oleodinamica dans la conception de vérins hydrauliques permet d'identifier la configuration optimale pour chaque exigence spécifique, garantissant des performances élevées et une durabilité dans le temps.

Pour des approfondissements techniques sur la sélection des composants les plus adaptés à vos applications, il est possible de consulter la gamme complète de vérins ISO 6020/2 et vérins compacts, solutions complémentaires qui, intégrées avec des vérins rotatifs, permettent de réaliser des systèmes hydrauliques complets et performants.
