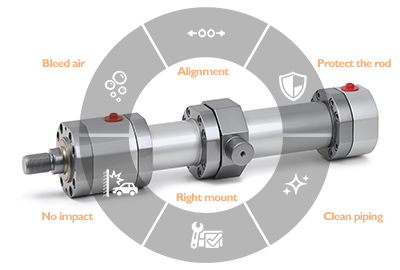

Montage des vérins hydrauliques : règles d'or pour éviter les ruptures prématurées

Un vérin hydraulique fabriqué avec des matériaux de premier choix, testé selon la norme ISO 10100, équipé d'une tige chromée et de joints de qualité peut néanmoins tomber en panne en quelques semaines. Non pas en raison d'un défaut de fabrication, mais à cause d'une erreur commise lors de l'installation. Dans la pratique industrielle, une part significative des défaillances prématurées des vérins peut être attribuée à des erreurs de montage qui auraient été faciles à éviter.

Ce guide rassemble les règles fondamentales que tout technicien devrait appliquer lors du montage des vérins hydrauliques sur ses machines. Les respecter permet d'allonger la durée de vie utile du composant, d'éviter les maintenances non planifiées et de protéger l'ensemble du circuit hydraulique.

Alignement parfait entre le vérin et la charge guidée

C'est la règle la plus importante et celle qui est le plus souvent négligée. Lorsque le vérin n'est pas parfaitement aligné avec la charge qu'il doit déplacer, la tige est soumise à des charges radiales : des efforts latéraux qu'elle ne devrait pas recevoir, puisqu'elle est conçue pour travailler exclusivement dans la direction axiale.

Les charges radiales provoquent une usure accélérée de la bague de guidage en bronze et des joints de tige. Dans les applications à courses particulièrement longues, elles peuvent générer des moments de flexion qui interagissent négativement avec le guidage tige-piston, entraînant une détérioration prématurée même après seulement quelques mois de cycles.

La solution n'est pas toujours simple : les défauts d'alignement peuvent déjà être présents dans la structure de la machine ou apparaître au fil du temps en raison de déformations thermiques ou de l'affaissement des supports. C'est pourquoi il est essentiel de vérifier l'alignement non seulement au moment du montage, mais également après les premières heures de fonctionnement et périodiquement tout au long de la vie opérationnelle du vérin.

Tout aussi important est le choix de fixations permettant un plus grand nombre de degrés de liberté, évitant que les vérins ne travaillent dans des systèmes rigides susceptibles de générer des tensions et des ruptures.

Lorsque la charge latérale est inévitable, le choix du type de vérin devient déterminant. Les vérins de la série DP conformes à la norme ISO 6022, par exemple, sont équipés d'un double guidage en bronze sur le piston et d'une bague de guidage allongée, également en bronze, spécialement conçus pour supporter les charges radiales indésirables sans compromettre la durée de vie du tube.

Éviter les impacts et les chocs en fin de course

C'est une erreur qui peut sembler anodine mais qui provoque des dégâts rapides et coûteux. Les têtes des vérins hydrauliques ne sont pas conçues pour absorber l'impact du piston en fin de course : lorsque la charge en mouvement vient heurter la tête au lieu d'être arrêtée par un système externe, les pointes de pression générées en interne peuvent dépasser largement la pression nominale de travail.

La solution à adopter consiste à éviter que des chocs ne se produisent dans le cycle de travail, tant à l'intérieur du vérin que dans l'application, à l'extérieur du vérin. La règle correcte est toujours de prévoir des butées mécaniques externes qui arrêtent la charge avant que la tige n'atteigne la fin de course. Si la machine nécessite un ralentissement progressif avant l'arrêt, les vérins peuvent être équipés d'amortisseurs de fin de course réglables, intégrés dans les têtes : un système qui permet de dissiper l'énergie cinétique de manière contrôlée grâce à la restriction du débit d'huile, avec la possibilité de régler l'effet de freinage au moyen d'un pointeau calibré.

Rappelez-vous que les systèmes d'amortissement intégrés sont dimensionnés pour ralentir le mouvement, et non pour remplacer la butée mécanique externe.

Protéger la tige pendant toute la phase d'installation

La tige chromée est le composant le plus exposé et celui sur lequel se concentre l'un des principaux facteurs de défaillance des joints. Le chromage standard garantit une étanchéité et un glissement optimaux, mais exige de l'attention lors de la manutention et de l'installation.

Une rayure profonde sur la tige, provoquée par un choc accidentel avec un outil ou avec un bord de la structure lors du montage, devient rapidement un passage privilégié pour les fuites d'huile. Les joints, aussi qualitatifs soient-ils, ne sont pas en mesure de compenser des surfaces endommagées de manière permanente.

Les règles pratiques sont simples : ne jamais poser d'outils ou d'objets métalliques sur la tige pendant le montage, ne pas utiliser le vérin comme appui pour d'autres composants, et conserver les bouchons de protection des orifices d'huile en place jusqu'au raccordement des tuyauteries. Dans les environnements à forte présence de poussières ou de copeaux métalliques, il convient d'envisager l'adoption de racleurs métalliques, qui empêchent l'entrée de particules étrangères dans la bague de guidage pendant le fonctionnement du vérin.

Purge de l'air avant la mise en service

L'air emprisonné dans le circuit hydraulique est un problème qui se manifeste souvent lors du premier démarrage : mouvements irréguliers, comportement instable de la tige, bruits anormaux.

Avant de mettre le système sous pression, il est nécessaire d'effectuer des cycles de purge à basse pression, en ouvrant progressivement les vannes et en laissant l'air s'échapper par les orifices de purge prévus dans les têtes. Pour les vérins à montage horizontal, l'orifice de purge doit se trouver au point le plus haut possible afin de permettre l'élimination complète de l'air.

Lors des cycles de premier démarrage, il est de bonne pratique de faire effectuer à la tige des mouvements complets d'avancée et de recul à vitesse réduite, en vérifiant que le comportement est fluide et exempt de saccades avant d'amener le système à la pression et à la vitesse nominales.

Raccorder les tuyauteries dans le respect de la propreté et du couple de serrage

L'un des principaux responsables de la détérioration précoce des joints et des composants internes est la contamination de l'huile hydraulique, souvent introduite précisément en phase de montage via les tuyauteries. Avant le raccordement, chaque tuyau et raccord doit être soigneusement nettoyé à l'intérieur : les résidus d'usinage, copeaux ou oxydations qui pénètrent dans le vérin lors des premiers cycles peuvent provoquer des dégâts immédiats aux surfaces d'étanchéité.

Le serrage des raccords est un autre point critique. Un serrage insuffisant génère des fuites externes ; un serrage excessif peut déformer les filetages ou endommager les surfaces d'étanchéité des raccords, avec des conséquences analogues. Utilisez toujours les valeurs de couple indiquées par le fabricant des raccords, en évitant d'improviser.

Pour les applications dans des environnements avec des courses supérieures à 2000 mm ou des vitesses élevées, il peut être nécessaire de prévoir le drainage de la bague de guidage pour permettre l'évacuation du fluide en excès : une option disponible aussi bien sur les vérins des séries CD/DK/MD que sur la série DP, qui évite l'accumulation de pression entre le racleur et le joint de tige.

Choisir le type de fixation correct en fonction de la course et de l'application

Le type de fixation du vérin n'est pas un détail accessoire : il influence directement la distribution des charges mécaniques et, par conséquent, la durée de vie de la tige, du guidage et des joints. Une fixation rigide fixe (bride avant ou arrière, pieds) est idéale lorsque la charge se déplace en ligne droite et que le vérin n'a pas besoin de pivoter. Si en revanche le point d'application de la charge n'est pas rigidement aligné avec le vérin, ou si la géométrie du système génère des variations angulaires pendant le cycle, il est nécessaire de prévoir une fixation articulée avec rotule ou tourillon, qui permette au vérin de s'adapter aux mouvements sans transférer des charges de flexion sur le guidage.

La qualité du montage fait partie intégrante de la qualité du vérin

Un vérin hydraulique est un système de précision : chaque composant, du tube rectifié aux joints en polyuréthane ou Viton®, est dimensionné pour travailler dans des paramètres définis. Respecter ces règles lors du montage signifie garantir que ces paramètres soient effectivement respectés également en exploitation, jour après jour.

Si vous concevez une installation et que vous avez des doutes sur la fixation la plus adaptée, sur le type de vérin correct pour votre application ou sur la gestion des charges radiales, l'équipe technique de Conforti Oleodinamica est à votre disposition pour un accompagnement ciblé. Vous pouvez également explorer la gamme complète des vérins hydrauliques pour services lourds de la série DP, conçus pour les conditions opérationnelles les plus exigeantes.
