Come convertire il movimento lineare continuo in movimento rotatorio

Negli impianti industriali moderni, la capacità di convertire il movimento lineare generato dai cilindri oleodinamici in movimento rotatorio rappresenta una soluzione ingegneristica fondamentale per semplificare i sistemi meccanici. Questa trasformazione permette di eliminare complessi cinematismi composti da molteplici elementi rigidi collegati tra loro, sostituendoli con un sistema più compatto, efficiente e facilmente manutenibile.

Gli attuatori rotanti oleodinamici nascono proprio per rispondere a questa esigenza, integrando in un unico componente la potenza dei cilindri idraulici e la versatilità del movimento rotatorio.

La conversione del movimento non è solo una questione tecnica, ma rappresenta spesso la chiave per ottimizzare lo spazio disponibile, ridurre i costi di manutenzione e aumentare l'affidabilità complessiva del sistema.

In settori come l'automazione industriale, le macchine movimento terra e gli impianti di sollevamento, questa tecnologia trova applicazioni quotidiane che contribuiscono all'efficienza produttiva.

Il principio di funzionamento degli attuatori rotanti

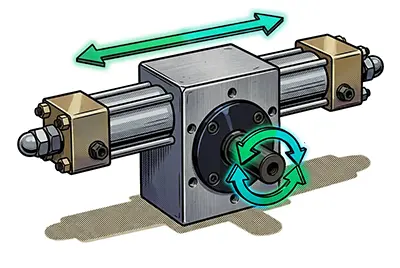

Gli attuatori rotanti oleodinamici operano secondo un principio meccanico semplice: un cilindro idraulico a doppio effetto aziona una cremagliera che, a sua volta, ingrana con una ruota dentata solidale all'albero di uscita. Quando il fluido idraulico sotto pressione entra nella camera del cilindro, il pistone si muove linearmente spingendo la cremagliera. Questo movimento rettilineo della cremagliera fa ruotare la ruota dentata, trasformando la spinta lineare in coppia rotatoria sull'albero di uscita.

Il cuore di questo sistema è il meccanismo pignone-cremagliera, una soluzione cinematica che garantisce un rapporto di trasmissione costante e prevedibile. A differenza di altri sistemi di conversione del movimento, questa configurazione offre il vantaggio di generare coppie elevate mantenendo dimensioni contenute. La geometria dei denti garantisce un accoppiamento preciso che minimizza le perdite di efficienza e assicura una lunga durata operativa anche in condizioni gravose.

Negli attuatori Conforti, la presenza di registri di fine corsa regolabili permette la messa in fase del sistema con un campo di regolazione di ±5°, consentendo aggiustamenti millimetrici per adattare l'attuatore alle specifiche dell'applicazione. Questo livello di precisione risulta determinante in applicazioni dove il posizionamento angolare deve rispettare tolleranze ristrette.

Vantaggi della semplificazione dei cinematismi

La sostituzione di catene cinematiche complesse con un attuatore rotante porta benefici tangibili su diversi fronti. Prima di tutto, si ottiene una drastica riduzione degli ingombri: dove prima erano necessari supporti, snodi, leve e collegamenti articolati, ora un singolo componente integrato svolge l'intera funzione. Questa compattezza si traduce in maggiore libertà progettuale e nella possibilità di ottimizzare lo spazio disponibile sulla macchina.

Dal punto di vista manutentivo, il sistema ruota dentata-cremagliera racchiuso in un unico corpo riduce significativamente il numero di punti di usura e di connessioni critiche. Meno componenti significa meno possibilità di guasto e interventi di manutenzione più semplici e rapidi. L'accessibilità diretta al meccanismo facilita ispezioni e sostituzioni, riducendo i tempi di fermo macchina.

L'efficienza energetica rappresenta un ulteriore vantaggio. Questa maggiore efficienza si traduce in minore generazione di calore e in un risparmio energetico quantificabile nel ciclo di vita dell'impianto.

Caratteristiche tecniche e prestazioni

Gli attuatori rotanti moderni possono generare coppie significative pur mantenendo dimensioni compatte. I modelli coprono un ampio spettro di prestazioni: dalle soluzioni compatte con coppie di 6 daNm fino a unità più robuste capaci di erogare oltre 120 daNm. La pressione di lavoro tipica si attesta sui 100 bar, permettendo di gestire carichi elevati con sicurezza.

La versatilità costruttiva consente di realizzare attuatori con angoli di rotazione variabili da 90° fino a 270°, coprendo praticamente ogni esigenza applicativa. Per ogni grado di rotazione corrisponde una corsa specifica del cilindro interno. Questa relazione diretta e proporzionale garantisce precisione e ripetibilità del posizionamento.

I freni regolabili integrati rappresentano una caratteristica distintiva di particolare valore. Questa funzionalità risulta essenziale in applicazioni dove è necessario fermare masse in movimento o mantenere posizioni precise senza l'intervento continuo del sistema idraulico.

Controllo e monitoraggio della posizione

L'evoluzione tecnologica ha portato all'integrazione di sistemi di rilevamento che trasformano gli attuatori rotanti in componenti intelligenti. Le versioni equipaggiate con pistone magnetico e canna in acciaio inox permettono di posizionare sensori magnetici lungo la corsa del cilindro. Questi sensori, fissati ai tiranti tramite apposite staffe, rilevano il passaggio del pistone fornendo feedback precisi sulla posizione angolare dell'albero.

I sensori tradizionali di tipo REED o PNP magnetoresistivo offrono segnalazioni discrete, ideali per confermare il raggiungimento di posizioni prestabilite. Per applicazioni che richiedono un controllo ancora più sofisticato, esistono sensori programmabili capaci di rilevare il pistone all'interno di un range variabile e di fornire in continuo la posizione tramite segnale digitale.

Questi dispositivi avanzati permettono anche di programmare due intervalli di chiusura circuito modificabili via software, anche a bordo macchina, offrendo flessibilità operativa senza interventi meccanici.

La connessione digitale di questi sensori intelligenti consente di monitorare parametri aggiuntivi come la temperatura di lavoro, rendendo possibile una manutenzione predittiva basata sulle condizioni reali di esercizio. Questo livello di informazione si integra perfettamente con i moderni sistemi di automazione industriale, contribuendo alla digitalizzazione degli impianti produttivi.

Applicazioni industriali concrete

Nel settore delle macchine utensili, gli attuatori rotanti trovano impiego nell'azionamento di morsetti rotanti, nei sistemi di cambio utensile e nel posizionamento di tavole girevoli. La precisione angolare e la capacità di mantenere la posizione sotto carico li rendono ideali per operazioni di fresatura e lavorazione multi-asse, dove la ripetibilità è critica per la qualità del prodotto finito.

Le presse industriali beneficiano dell'utilizzo di attuatori rotanti per il controllo dell'inclinazione di stampi e presse piegatrici. La coppia elevata disponibile permette di movimentare stampi pesanti mantenendo il pieno controllo del movimento.

Gli impianti di sollevamento e handling utilizzano attuatori rotanti per orientare carichi, ruotare piattaforme e controllare sistemi di distribuzione automatica. La possibilità di generare un movimento rotatorio da un unico sistema compatto semplifica notevolmente la progettazione di soluzioni automatizzate, riducendo il numero di componenti necessari e facilitando l'integrazione nei sistemi esistenti.

H2. Considerazioni progettuali per l'integrazione

La scelta di un attuatore rotante richiede un'analisi attenta delle condizioni operative. La coppia necessaria si calcola considerando non solo il carico statico da movimentare, ma anche le accelerazioni richieste e le resistenze dovute ad attriti e inerzie.

L'ancoraggio meccanico dell'attuatore deve essere progettato per sopportare sia le coppie di reazione durante il funzionamento, sia le sollecitazioni derivanti da vibrazioni e impatti. La rigidità del supporto influenza direttamente la precisione di posizionamento e la durata dei componenti meccanici interni. In applicazioni critiche può essere opportuno utilizzare supporti antivibranti per isolare l'attuatore dalle sollecitazioni esterne.

Conclusioni

Questa tecnologia elimina la complessità di sistemi meccanici articolati, offrendo al progettista uno strumento versatile che coniuga potenza, precisione e facilità di manutenzione. La progressiva integrazione di sistemi di rilevamento intelligenti sta ulteriormente ampliando le possibilità applicative, rendendo questi componenti sempre più centrali nei moderni sistemi di automazione.

Per applicazioni che richiedono un movimento rotatorio, valutare l'impiego di attuatori rotanti oleodinamici può portare a soluzioni più efficienti e affidabili. L'esperienza di Conforti Oleodinamica nella progettazione di cilindri oleodinamici permette di individuare la configurazione ottimale per ogni specifica esigenza, garantendo prestazioni elevate e durabilità nel tempo.

Per approfondimenti tecnici sulla selezione dei componenti più adatti alle tue applicazioni, è possibile consultare la gamma completa di cilindri ISO 6020/2 e cilindri compatti, soluzioni complementari che, integrate con attuatori rotanti, permettono di realizzare sistemi oleodinamici completi e performanti.
