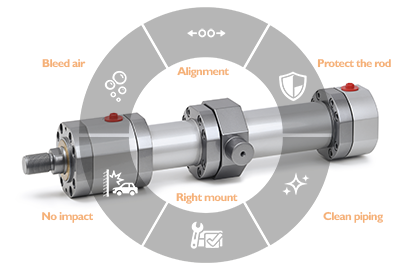

Montaggio dei cilindri oleodinamici: regole d'oro per evitare rotture premature

Un cilindro oleodinamico costruito con materiali di prima scelta, collaudato secondo la normativa ISO 10100, con stelo cromato e guarnizioni di qualità può comunque guastarsi in poche settimane. Non per un difetto di fabbrica, ma per un errore commesso durante l'installazione. Nella pratica industriale, una quota significativa dei guasti prematuri sui cilindri è riconducibile a errori di montaggio che sarebbe stato facile evitare.

Questa guida raccoglie le regole fondamentali che ogni tecnico dovrebbe applicare durante il montaggio dei cilindri oleodinamici sui propri macchinari. Seguirle significa allungare la vita utile del componente, evitare le manutenzioni non pianificate e proteggere l'intero impianto idraulico.

Allineamento perfetto tra cilindro e carico guidato

È la regola più importante e quella più frequentemente trascurata. Quando il cilindro non è perfettamente allineato con il carico che deve muovere, lo stelo è sottoposto a carichi radiali: forze laterali che non dovrebbe ricevere, perché è progettato per lavorare esclusivamente in direzione assiale.

I carichi radiali causano usura accelerata della boccola di guida in bronzo e delle guarnizioni dello stelo. Nelle applicazioni con corse particolarmente lunghe, possono generare momenti flettenti che interagiscono negativamente sulla guida stelo-pistone, portando a deterioramenti prematuri anche dopo pochi mesi di cicli.

La soluzione non è sempre semplice: i disallineamenti possono essere già presenti nella struttura della macchina o manifestarsi nel tempo per via di deformazioni termiche o cedimenti dei supporti. Per questo è fondamentale verificare l'allineamento non solo al momento del montaggio, ma anche dopo le prime ore di esercizio e periodicamente durante la vita operativa del cilindro.

Di pari importanza è la scelta di ancoraggi che consentono maggiori gradi di libertà, permettendo ai cilindri di non lavorare in sistemi rigidi che potrebbero innescare tensioni e rotture.

Quando il carico laterale è inevitabile, la scelta del tipo di cilindro diventa determinante. I cilindri serie DP conformi alla norma ISO 6022, ad esempio, sono dotati di doppia guida in bronzo sul pistone e boccola di guida allungata, anch’essa in bronzo, progettate proprio per gestire carichi radiali indesiderati senza compromettere la durata della canna.

Evitare impatti e urti a fine corsa

È un errore che può sembrare innocuo ma che provoca danni rapidi e costosi. Le testate dei cilindri oleodinamici non sono progettate per assorbire l'impatto del pistone a fine corsa: quando il carico in movimento va a battere contro la testata anziché essere fermato da un sistema esterno, le pressioni di picco generate internamente possono superare di molto la pressione nominale di lavoro.

La soluzione da adottare è quella di evitare che nel ciclo di lavoro si verifichino urti sia all’interno del cilindro sia nell’applicazione, fuori dal cilindro. La norma corretta è sempre quella di prevedere fermi meccanici esterni che arrestino il carico prima che lo stelo raggiunga il fondo corsa. Nel caso in cui la macchina richieda un rallentamento graduale prima dell'arresto, i cilindri possono essere equipaggiati con frenature di fine corsa regolabili, integrate nelle testate: un sistema che consente di dissipare l'energia cinetica in modo controllato attraverso la restrizione del flusso d'olio, con la possibilità di regolare l'effetto frenante tramite uno spillo calibrato.

Ricorda che i sistemi di frenatura integrati sono dimensionati per rallentare il movimento, non per sostituire il fermo meccanico esterno.

H2. Proteggere lo stelo durante tutta la fase di installazione

Lo stelo cromato è il componente più esposto e quello su cui si concentra uno dei principali fattori di guasto delle guarnizioni. La cromatura standard garantisce tenuta e scorrevolezza ottimali, ma richiede attenzione durante la movimentazione e l'installazione.

Un graffio profondo sullo stelo, causato da un urto accidentale con un utensile o con un bordo della struttura durante il montaggio, diventa rapidamente un percorso preferenziale per le perdite d'olio. Le guarnizioni, per quanto di qualità, non sono in grado di compensare superfici danneggiate in modo permanente.

Le regole pratiche sono semplici: non appoggiare mai utensili o oggetti metallici sullo stelo durante il montaggio, non utilizzare il cilindro come appoggio per altri componenti, e mantenere i tappi di protezione delle porte olio installati fino al momento del collegamento delle tubazioni. In ambienti con alta presenza di polveri o trucioli metallici, è opportuno valutare l'adozione di raschiatori metallici, che impediscono l'ingresso di particelle estranee nella boccola di guida durante l’operatività del cilindro.

Spurgo dell'aria prima della messa in servizio

L'aria intrappolata nel circuito idraulico è un problema che si manifesta spesso al primo avvio: movimenti irregolari, comportamento instabile dello stelo, rumori anomali.

Prima di mettere in pressione il sistema, è necessario eseguire cicli di spurgo a bassa pressione, aprendo progressivamente le valvole e lasciando che l'aria fuoriesca dalle porte di sfiato previste nelle testate. Per i cilindri con montaggio orizzontale, la porta di sfiato deve trovarsi sul punto più alto possibile per consentire l'eliminazione completa dell'aria.

Nei cicli di primo avvio, è buona norma far compiere allo stelo movimenti completi avanti e indietro a velocità ridotta, verificando che il comportamento sia fluido e privo di scatti prima di portare il sistema alla pressione e alla velocità nominali.

Collegare le tubazioni nel rispetto di pulizia e coppia di serraggio

Uno dei principali responsabili del deterioramento precoce delle guarnizioni e dei componenti interni è la contaminazione dell'olio idraulico, spesso introdotta proprio in fase di montaggio attraverso le tubazioni. Prima del collegamento, ogni tubo e raccordo deve essere accuratamente pulito internamente: residui di lavorazione, trucioli o ossidazioni che entrano nel cilindro durante i primi cicli possono provocare danni immediati alle superfici di tenuta.

Il serraggio dei raccordi è un altro punto critico. Un serraggio insufficiente genera perdite esterne; un serraggio eccessivo può deformare i filetti o danneggiare le superfici di tenuta dei raccordi, con conseguenze analoghe. Utilizzare sempre i valori di coppia indicati dal costruttore dei raccordi, evitando di improvvisare.

Per applicazioni in ambienti con corse superiori a 2000 mm o velocità elevate, può essere necessario prevedere il drenaggio della boccola di guida per consentire la rimozione del fluido in eccesso: un'opzione disponibile sia sui cilindri serie CD/DK/MD sia sulla serie DP, che evita l'accumulo di pressione tra raschiatore e guarnizione dello stelo.

Scegliere il tipo di ancoraggio corretto in funzione della corsa e dell'applicazione

Il tipo di ancoraggio del cilindro non è un dettaglio accessorio: influenza direttamente la distribuzione dei carichi meccanici e, di conseguenza, la durata di stelo, guida e guarnizioni. Un ancoraggio rigido fisso (flangia anteriore o posteriore, piedini) è ideale quando il carico si muove in linea retta e il cilindro non deve ruotare. Se invece il punto di applicazione del carico non è allineato rigidamente con il cilindro, o se la geometria del sistema genera variazioni angolari durante il ciclo, è necessario prevedere un ancoraggio articolato con snodo o cerniera, che consenta al cilindro di adeguarsi ai movimenti senza trasferire carichi flettenti sulla guida.

La qualità del montaggio è parte integrante della qualità del cilindro

Un cilindro oleodinamico è un sistema di precisione: ogni componente, dalla canna rettificata alle guarnizioni in poliuretano o Viton®, è dimensionato per lavorare entro parametri definiti. Rispettare queste regole durante il montaggio significa garantire che quei parametri vengano effettivamente rispettati anche in esercizio, giorno dopo giorno.

Se stai progettando un'installazione e hai dubbi sull'ancoraggio più adatto, sul tipo di cilindro corretto per la tua applicazione o sulla gestione dei carichi radiali, il team tecnico di Conforti Oleodinamica è a tua disposizione per un supporto mirato. Puoi anche esplorare la gamma completa dei cilindri oleodinamici per impieghi gravosi serie DP, progettati per le condizioni operative più impegnative.
