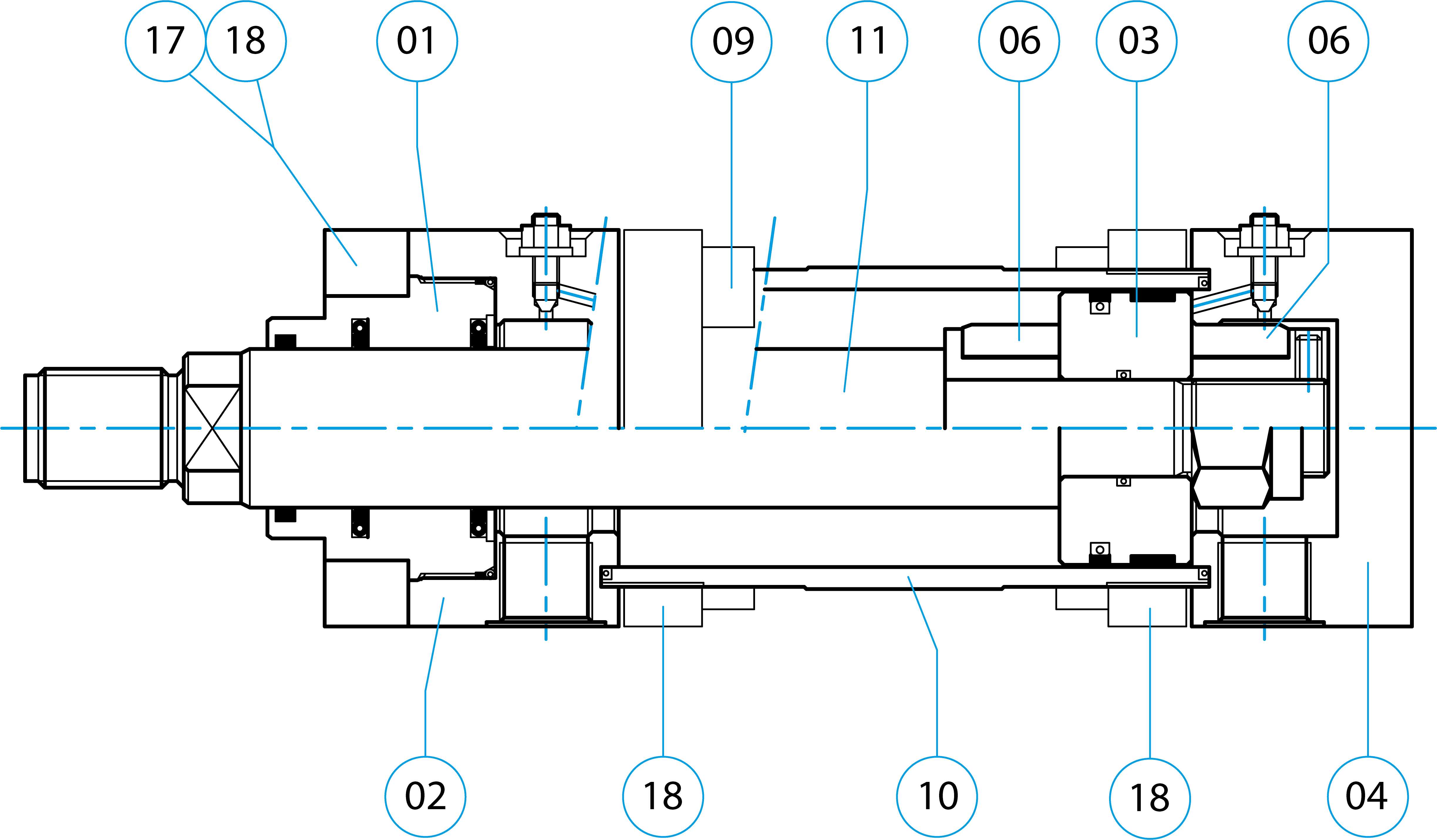

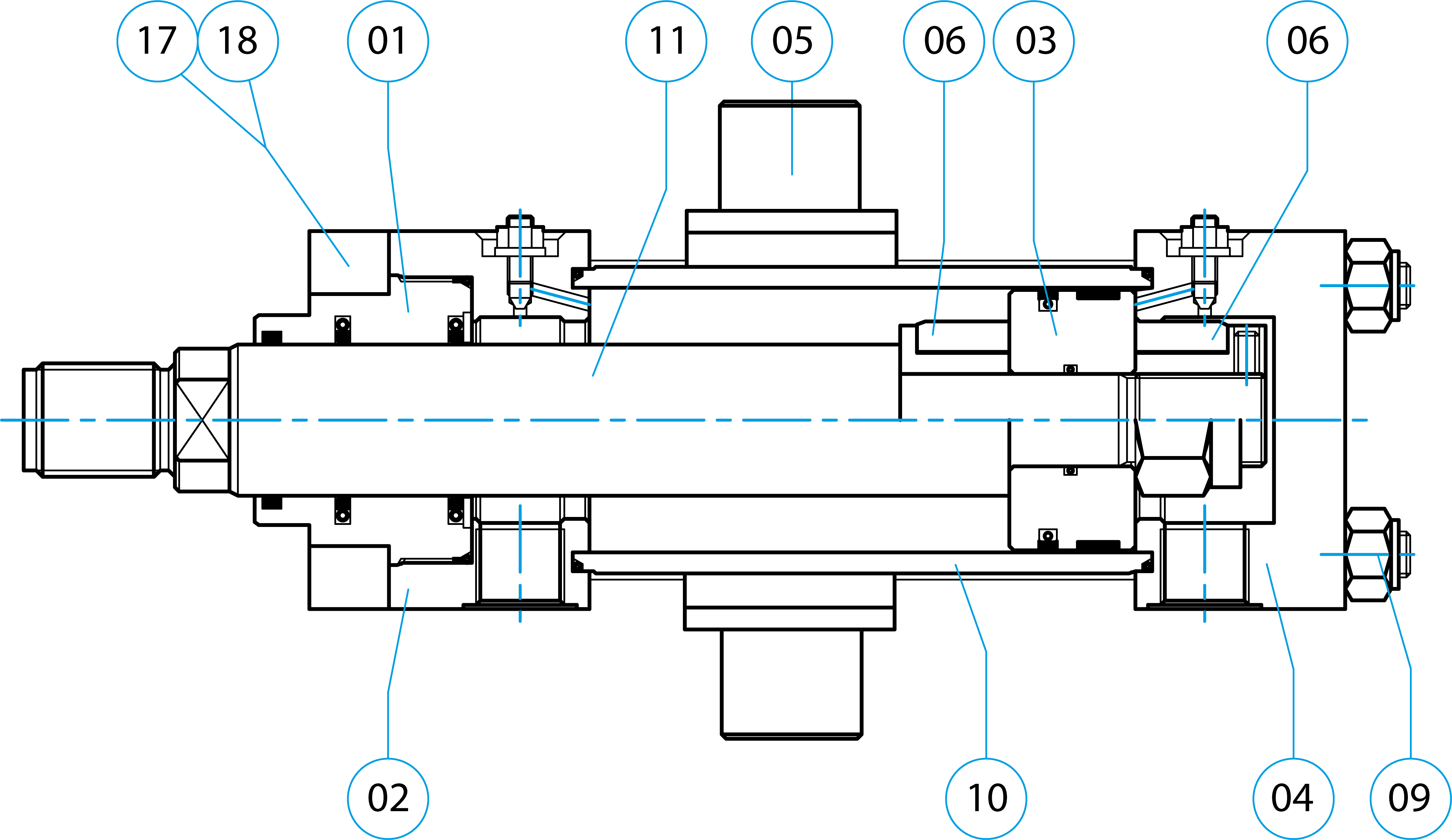

Bauteil
|
Material
|
Beschreibung
|
|
01
|
Boccola di guida
|
Bronzo
|
Fornita completa di guarnizioni in Poliuretano, NBR-PTFE, Viton®, secondo l’applicazione. Le dimensioni delle guarnizioni ISO permettono una facile reperibilità sul mercato. 3 diametri di stelo per ogni alesaggio.
|
|
02
|
Testata anteriore
|
Acciaio
|
Fornita con trattamento superficiale di brunitura, completa di guarnizioni.2 versioni: Standard o Predisposta per frenatura, con vite di regolazione frenatura.
|
|
03
|
Pistone
|
Acciaio
|
Fornito completa di guarnizioni in Poliuretano, NBR-PTFE, Viton®, secondo l’applicazione. Le dimensioni delle guarnizioni ISO permettono una facile reperibilità sul mercato. Fornibile anche nella versione magnetica.
|
|
04
|
Testata posteriore
|
Acciaio
|
Fornita con trattamento superficiale di brunitura, completa di guarnizioni.2 versioni: Standard o Predisposta per frenatura, con vite di regolazione frenatura.
|
|
05
|
Perni intermedi
|
Acciaio
|
Perni di ancoraggio intermedi.
|
|
06
|
Freni
|
Acciaio temprato
|
L’originale sistema ad anello flottante garantisce un perfetto centraggio e svolge la funzione di apertura rapida nella fase di ritorno del cilindro.Realizzate in acciaio temprato garantiscono una lunga durata nel tempo, grazie all’accoppiamento con la sede in acciaio della testata. Il particolare profilo della boccola di freno permette un’ottima frenatura
|
|
07
|
Tappo
|
Acciaio
|
Da utilizzare per trasformare una testata anteriore in una posteriore.
|
|
08
|
Distanziale
|
Acciaio
|
Da montare sullo stelo, davanti al pistone, per ridurre i carichi sulle guide in caso di corse lunghe
|
|
09
|
Tiranti e viti4 pz. cad
|
Acciaio legato
|
In materiale ad alta resistenza. Filettati tramite rullatura.
Disponibili a magazzino in lunghezze standard.
|
|
10
|
Canna
|
E355 - AISI 304
|
Tubo H8 tagliato a misura - Ra 0,40 um - Viene fornita anche nella versione brunita che permette, abbinata con gli altri componenti bruniti, di realizzare un cilindro di buon aspetto, colore nero RAL 9005, senza necessità di verniciatura.
Disponibile anche in acciaio INOX per cilindri in versione magnetica
|
|
11
|
Stelo
|
CK45 - 42CrMo4 - AISI 304 - 20MnV6
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione degli steli in base alle caratteristiche dei cilindri da realizzare. Su richiesta sono fornibili diversi tipi di barra cromata tagliata a misura pronta per la lavorazione.
|
|
17
|
Anello di centraggio
|
Acciaio
|
Si applica sulla boccola in caso di ancoraggio a flangia anteriore,
per il centraggio del cilindro (quota RD).
|
|
18
|
Flange
|
Acciaio
|
Disponibili in versione con fori passanti lisci o filettati a seconda
dell'ancoraggio da realizzare.
|
