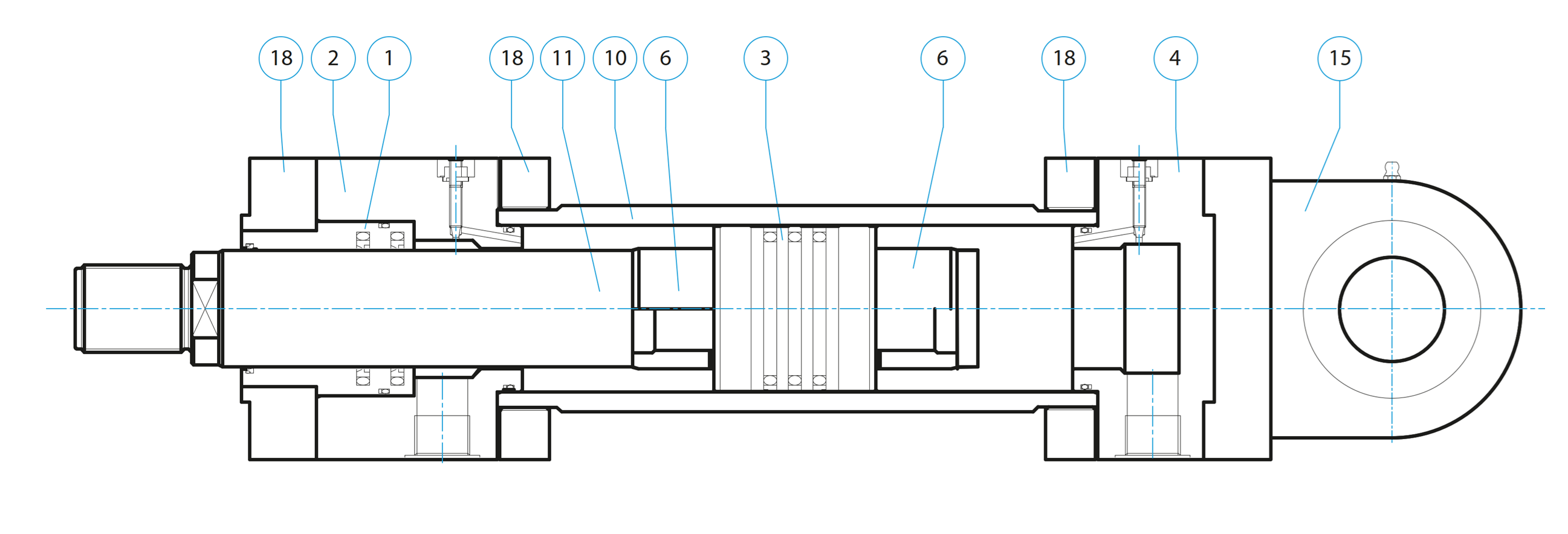

Bauteil
|
Material
|
Beschreibung
|
|
01
|
Boccola di guida
|
Bronzo
|
Per ogni testata, le boccole sono disponibili per due diversi diametri di stelo. Fornite complete di guarnizioni in poliuretano, PTFE + NBR o Viton®, secondo l’applicazione. Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
02
|
Testata anteriore
|
Acciaio
|
Predisposte per frenatura regolabile tramite grano non accidentalmente rimuovibile, utilizzabile anche per lo spurgo dell’aria. Dotate di spianature ogni 90 gradi per facilitare la realizzazione di porte olio supplementari o attacchi per flange SAE.Fornite complete di guarnizioni. Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
03
|
Pistone
|
Acciaio
|
Con ampie guide in bronzo, per elevate prestazioni anche con carichi radiali. Fornito completo di guarnizioni in Poliuretano, PTFE + NBR o Viton®, secondo l’applicazione. Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
04
|
Testata posteriore
|
Acciaio
|
Predisposte per frenatura regolabile tramite grano non accidentalmente rimuovibile, utilizzabile anche per lo spurgo dell’aria. Dotate di spianature ogni 90 gradi per facilitare la realizzazione di porte olio supplementari o attacchi per flange SAE.Fornite complete di guarnizioni. Le dimensioni ISO delle cave delle guarnizioni permettono una facile reperibilità dei ricambi.
|
|
06
|
Freni
|
Acciaio temprato
|
L’originale sistema ad anello flottante garantisce un perfetto centraggio tra testata e anello di frenatura e svolge la funzione di apertura rapida nella fase di ritorno del cilindro. Realizzate in acciaio temprato garantiscono una lunga durata nel tempo, grazie all’accoppiamento con la sede in acciaio della testata. Il particolare profilo della boccola di freno permette un’ottima frenatura.
|
|
10
|
Canna
|
E355 - AISI 304
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione delle canne in base alle caratteristiche dei cilindri da realizzare. Su richiesta è fornibile il tubo tagliato a misura pronto per la lavorazione.
|
|
11
|
Stelo
|
CK45 - 42CrMo4 - AISI 304 - 20MnV6
|
Nell’area Prisma del nostro sito è possibile configurare e scaricare i disegni di lavorazione degli steli in base alle caratteristiche dei cilindri da realizzare. Su richiesta sono fornibili diversi tipi di barra cromata tagliata a misura pronta per la lavorazione
|
|
15
|
Ancoraggi
|
Acciaio
|
Flangia, snodi, piedini, perni intermedi, in base all’ancoraggio desiderato. I componenti per l’ancoraggio del cilindro sono forniti con le necessarie viti per il fissaggio alla testata. Tutti i componenti sono realizzati dal pieno in un pezzo unico, ad eccezione della versione prolungata delle cerniere fisse o a snodo, che vengono saldate direttamente sulla testata posteriore.
|
|
18
|
Flange di chiusura e controflange
|
Acciaio
|
Fornite con le necessarie viti per il fissaggio alla testata. Dotata di fori per l’estrazione della boccola dalla testata. Non necessaria in caso di ancoraggio a flangia anteriore.
|
