Wie man kontinuierliche Linearbewegung in Drehbewegung umwandelt

In modernen Industrieanlagen stellt die Fähigkeit, die von Hydraulikzylindern erzeugte Linearbewegung in eine Drehbewegung umzuwandeln, eine grundlegende ingenieurtechnische Lösung zur Vereinfachung mechanischer Systeme dar. Diese Umwandlung ermöglicht es, komplexe Kinematiken aus mehreren miteinander verbundenen starren Elementen zu eliminieren und durch ein kompakteres, effizienteres und leichter wartbares System zu ersetzen.

Hydraulische Schwenkantriebe entstehen genau, um dieser Anforderung gerecht zu werden, indem sie die Kraft der Hydraulikzylinder und die Vielseitigkeit der Drehbewegung in einer einzigen Komponente integrieren.

Die Bewegungsumwandlung ist nicht nur eine technische Frage, sondern stellt oft den Schlüssel zur Optimierung des verfügbaren Platzes, zur Reduzierung der Wartungskosten und zur Steigerung der Gesamtzuverlässigkeit des Systems dar.

In Bereichen wie der Industrieautomation, Erdbewegungsmaschinen und Hebeanlagen findet diese Technologie tägliche Anwendungen, die zur Produktionseffizienz beitragen.

Das Funktionsprinzip von Schwenkantrieben

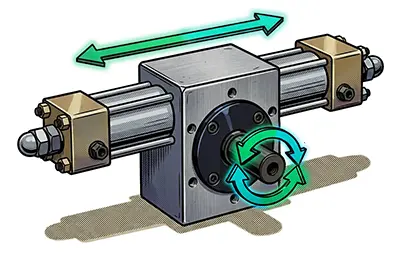

Hydraulische Schwenkantriebe arbeiten nach einem einfachen mechanischen Prinzip: Ein doppeltwirkender Hydraulikzylinder betätigt eine Zahnstange, die wiederum mit einem mit der Abtriebswelle verbundenen Zahnrad in Eingriff steht. Wenn das unter Druck stehende Hydraulikfluid in die Zylinderkammer eintritt, bewegt sich der Kolben linear und schiebt die Zahnstange. Diese geradlinige Bewegung der Zahnstange dreht das Zahnrad und wandelt den linearen Schub in ein Drehmoment auf der Abtriebswelle um.

Das Herz dieses Systems ist der Zahnstangen-Ritzel-Mechanismus, eine kinematische Lösung, die ein konstantes und vorhersehbares Übersetzungsverhältnis garantiert. Im Gegensatz zu anderen Bewegungsumwandlungssystemen bietet diese Konfiguration den Vorteil, hohe Drehmomente bei kompakten Abmessungen zu erzeugen. Die Geometrie der Zähne gewährleistet eine präzise Kopplung, die Effizienzverluste minimiert und eine lange Betriebslebensdauer auch unter rauen Bedingungen sicherstellt.

Bei den Conforti-Antrieben ermöglicht das Vorhandensein einstellbarer Endlagenregler eine Phaseneinstellung des Systems mit einem Einstellbereich von ±5°, was millimetergenaue Anpassungen erlaubt, um den Antrieb an die Spezifikationen der Anwendung anzupassen. Dieses Maß an Präzision ist entscheidend bei Anwendungen, bei denen die Winkelpositionierung enge Toleranzen einhalten muss.

Vorteile der Vereinfachung von Kinematiken

Der Ersatz komplexer Kinematikketten durch einen Schwenkantrieb bringt greifbare Vorteile an mehreren Fronten. Vor allem wird eine drastische Reduzierung der Abmessungen erreicht: Wo zuvor Stützen, Gelenke, Hebel und Gelenkverbindungen erforderlich waren, übernimmt jetzt eine einzige integrierte Komponente die gesamte Funktion. Diese Kompaktheit übersetzt sich in größere Konstruktionsfreiheit und die Möglichkeit, den auf der Maschine verfügbaren Platz zu optimieren.

Aus Wartungssicht reduziert das in einem einzigen Körper eingeschlossene Zahnstangen-Ritzel-System die Anzahl der Verschleißpunkte und kritischen Verbindungen erheblich. Weniger Komponenten bedeuten weniger Ausfallmöglichkeiten und einfachere, schnellere Wartungseingriffe. Die direkte Zugänglichkeit zum Mechanismus erleichtert Inspektionen und Austausch, was die Stillstandszeiten der Maschine reduziert.

Die Energieeffizienz stellt einen weiteren Vorteil dar. Diese höhere Effizienz übersetzt sich in geringere Wärmeentwicklung und quantifizierbare Energieeinsparungen über den Lebenszyklus der Anlage.

Technische Eigenschaften und Leistungen

Moderne Schwenkantriebe können erhebliche Drehmomente erzeugen und dabei kompakte Abmessungen beibehalten. Die Modelle decken ein breites Leistungsspektrum ab: von kompakten Lösungen mit Drehmomenten von 6 daNm bis hin zu robusteren Einheiten, die über 120 daNm liefern können. Der typische Arbeitsdruck liegt bei etwa 100 bar und ermöglicht es, hohe Lasten sicher zu handhaben.

Die konstruktive Vielseitigkeit ermöglicht die Herstellung von Antrieben mit Drehwinkeln, die von 90° bis 270° variabel sind, und deckt praktisch jeden Anwendungsbedarf ab. Jedem Drehgrad entspricht ein spezifischer Hub des internen Zylinders. Diese direkte und proportionale Beziehung garantiert Präzision und Wiederholgenauigkeit der Positionierung.

Die integrierten einstellbaren Endlagendämpfungen stellen ein besonders wertvolles Unterscheidungsmerkmal dar. Diese Funktion ist unerlässlich bei Anwendungen, bei denen bewegte Massen gestoppt oder präzise Positionen ohne kontinuierlichen Eingriff des Hydrauliksystems gehalten werden müssen.

Positionssteuerung und -überwachung

Die technologische Entwicklung hat zur Integration von Erfassungssystemen geführt, die Schwenkantriebe in intelligente Komponenten verwandeln. Die mit magnetischem Kolben und Edelstahlrohr ausgestatteten Versionen ermöglichen die Positionierung von Magnetsensoren entlang des Zylinderhubs. Diese Sensoren, die mittels spezifischer Halterungen an den Zugankern befestigt sind, erfassen den Durchgang des Kolbens und liefern präzises Feedback zur Winkelposition der Welle.

Traditionelle Sensoren vom Typ REED oder PNP-magnetoresistiv bieten diskrete Signalisierungen, ideal zur Bestätigung des Erreichens voreingestellter Positionen. Für Anwendungen, die eine noch ausgefeiltere Steuerung erfordern, gibt es programmierbare Sensoren, die den Kolben innerhalb eines variablen Bereichs erfassen und die Position kontinuierlich über ein Digitalsignal liefern können.

Diese fortschrittlichen Geräte ermöglichen auch die Programmierung von zwei Schaltkreis-Schließintervallen, die per Software, auch direkt an der Maschine, modifiziert werden können, und bieten betriebliche Flexibilität ohne mechanische Eingriffe.

Die digitale Verbindung dieser intelligenten Sensoren ermöglicht die Überwachung zusätzlicher Parameter wie der Arbeitstemperatur und macht eine vorausschauende Wartung basierend auf den tatsächlichen Betriebsbedingungen möglich. Dieses Informationsniveau integriert sich perfekt in moderne Industrieautomatisierungssysteme und trägt zur Digitalisierung von Produktionsanlagen bei.

Konkrete industrielle Anwendungen

Im Bereich der Werkzeugmaschinen finden Schwenkantriebe Verwendung bei der Betätigung von Drehspannern, in Werkzeugwechselsystemen und bei der Positionierung von Rundtischen. Die Winkelgenauigkeit und die Fähigkeit, die Position unter Last zu halten, machen sie ideal für Fräs- und mehrachsige Bearbeitungsvorgänge, bei denen die Wiederholgenauigkeit für die Qualität des Endprodukts entscheidend ist.

Industriepressen profitieren vom Einsatz von Schwenkantrieben zur Steuerung der Neigung von Werkzeugen und Abkantpressen. Das verfügbare hohe Drehmoment ermöglicht es, schwere Werkzeuge zu bewegen und dabei die volle Bewegungskontrolle zu behalten.

Hebe- und Handling-Anlagen verwenden Schwenkantriebe, um Lasten auszurichten, Plattformen zu drehen und automatische Verteilersysteme zu steuern. Die Möglichkeit, eine Drehbewegung aus einem einzigen kompakten System zu erzeugen, vereinfacht die Konstruktion automatisierter Lösungen erheblich, reduziert die Anzahl der erforderlichen Komponenten und erleichtert die Integration in bestehende Systeme.

Konstruktive Überlegungen zur Integration

Die Wahl eines Schwenkantriebs erfordert eine sorgfältige Analyse der Betriebsbedingungen. Das erforderliche Drehmoment wird unter Berücksichtigung nicht nur der zu bewegenden statischen Last, sondern auch der erforderlichen Beschleunigungen und der durch Reibung und Trägheit bedingten Widerstände berechnet.

Die mechanische Verankerung des Antriebs muss so konstruiert sein, dass sie sowohl den Reaktionsmomenten während des Betriebs als auch den aus Vibrationen und Stößen resultierenden Beanspruchungen standhält. Die Steifigkeit der Halterung beeinflusst direkt die Positionierungsgenauigkeit und die Lebensdauer der internen mechanischen Komponenten. Bei kritischen Anwendungen kann es angebracht sein, schwingungsdämpfende Halterungen zu verwenden, um den Antrieb von äußeren Einwirkungen zu isolieren.

Fazit

Diese Technologie beseitigt die Komplexität artikulierter mechanischer Systeme und bietet dem Konstrukteur ein vielseitiges Werkzeug, das Kraft, Präzision und Wartungsfreundlichkeit kombiniert. Die fortschreitende Integration intelligenter Erfassungssysteme erweitert die Anwendungsmöglichkeiten weiter und macht diese Komponenten zunehmend zentral in modernen Automatisierungssystemen.

Für Anwendungen, die eine Drehbewegung erfordern, kann die Bewertung des Einsatzes von hydraulischen Schwenkantrieben zu effizienteren und zuverlässigeren Lösungen führen. Die Erfahrung von Conforti Oleodinamica in der Konstruktion von Hydraulikzylindern ermöglicht es, die optimale Konfiguration für jeden spezifischen Bedarf zu identifizieren und hohe Leistungen sowie langfristige Haltbarkeit zu garantieren.

Für technische Einblicke in die Auswahl der für Ihre Anwendungen am besten geeigneten Komponenten können Sie die vollständige Palette der ISO 6020/2-Zylinder und Kompaktzylinder konsultieren, ergänzende Lösungen, die, integriert mit Schwenkantrieben, die Realisierung vollständiger und leistungsstarker hydraulischer Systeme ermöglichen.
