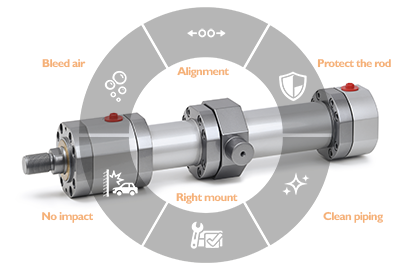

Montage von Hydraulikzylindern: goldene Regeln zur Vermeidung vorzeitiger Ausfälle

Ein Hydraulikzylinder aus hochwertigen Materialien, geprüft nach ISO 10100, mit verchromter Kolbenstange und Qualitätsdichtungen kann trotzdem innerhalb weniger Wochen ausfallen. Nicht wegen eines Herstellungsfehlers, sondern aufgrund eines Fehlers bei der Installation. In der industriellen Praxis ist ein erheblicher Anteil vorzeitiger Zylinderausfälle auf Montagefehler zurückzuführen, die leicht vermeidbar gewesen wären.

Dieser Leitfaden fasst die grundlegenden Regeln zusammen, die jeder Techniker bei der Montage von Hydraulikzylindern an seinen Maschinen beachten sollte. Ihre Einhaltung verlängert die Lebensdauer der Komponente, vermeidet ungeplante Wartungsarbeiten und schützt die gesamte Hydraulikanlage.

Perfekte Ausrichtung zwischen Zylinder und geführter Last

Dies ist die wichtigste und zugleich am häufigsten vernachlässigte Regel. Wenn der Zylinder nicht perfekt auf die zu bewegende Last ausgerichtet ist, wird die Kolbenstange Radialbelastungen ausgesetzt: Seitenkräften, die sie nicht aufnehmen sollte, da sie ausschließlich für eine axiale Arbeitsrichtung ausgelegt ist.

Radialbelastungen führen zu beschleunigtem Verschleiß der Bronze-Führungsbuchse und der Stangendichtungen. Bei Anwendungen mit besonders langen Hüben können Biegemomente entstehen, die sich negativ auf die Stangen-Kolben-Führung auswirken und schon nach wenigen Betriebsmonaten zu vorzeitigem Verschleiß führen.

Die Lösung ist nicht immer einfach: Fluchtungsfehler können bereits in der Maschinenstruktur vorhanden sein oder sich mit der Zeit durch thermische Verformungen oder Setzungen der Lagerungen einstellen. Aus diesem Grund ist es unerlässlich, die Ausrichtung nicht nur zum Zeitpunkt der Montage, sondern auch nach den ersten Betriebsstunden und regelmäßig während der gesamten Einsatzdauer des Zylinders zu überprüfen.

Ebenso wichtig ist die Wahl von Befestigungen mit größeren Freiheitsgraden, damit Zylinder nicht in starren Systemen arbeiten, die Spannungen und Brüche verursachen könnten.

Wenn Seitenbelastungen unvermeidbar sind, wird die Wahl des Zylindertyps ausschlaggebend. Die Zylinder der Baureihe DP nach ISO 6022 verfügen beispielsweise über eine doppelte Bronzeführung am Kolben und eine verlängerte Führungsbuchse, ebenfalls aus Bronze, die speziell dafür ausgelegt sind, unerwünschte Radialbelastungen aufzunehmen, ohne die Lebensdauer des Zylinderrohrs zu beeinträchtigen.

Stöße und Schläge am Hubende vermeiden

Dies ist ein Fehler, der harmlos erscheinen mag, aber schnelle und kostspielige Schäden verursacht. Die Deckel von Hydraulikzylindern sind nicht dafür ausgelegt, den Aufprall des Kolbens am Hubende aufzunehmen: Wenn die bewegte Last gegen den Deckel schlägt, anstatt durch ein externes System gestoppt zu werden, können die intern erzeugten Spitzendrücke den nominellen Betriebsdruck um ein Vielfaches überschreiten.

Die anzuwendende Lösung besteht darin, Stöße im Arbeitszyklus sowohl im Inneren des Zylinders als auch außerhalb in der Anwendung zu vermeiden. Die korrekte Regel ist, stets externe mechanische Anschläge vorzusehen, die die Last anhalten, bevor die Kolbenstange das Hubende erreicht. Wenn die Maschine vor dem Stillstand eine allmähliche Verzögerung erfordert, können die Zylinder mit einstellbaren Endlagendämpfungen ausgestattet werden, die in die Deckel integriert sind: ein System, das die Bewegungsenergie kontrolliert durch Drosselung des Öldurchflusses abbaut, mit der Möglichkeit, die Bremswirkung über eine kalibrierte Nadel einzustellen.

Beachten Sie, dass integrierte Endlagendämpfungssysteme dafür ausgelegt sind, die Bewegung zu verlangsamen, nicht aber den externen mechanischen Anschlag zu ersetzen.

Schutz der Kolbenstange während der gesamten Installationsphase

Die verchromte Kolbenstange ist die am stärksten exponierte Komponente und diejenige, auf die sich einer der Hauptgründe für Dichtungsausfälle konzentriert. Die Standardverchromung gewährleistet optimale Dichtheit und Gleitfähigkeit, erfordert jedoch Sorgfalt bei Handhabung und Montage.

Ein tiefer Kratzer auf der Kolbenstange, verursacht durch einen versehentlichen Stoß mit einem Werkzeug oder einer Strukturkante während der Montage, wird schnell zu einem bevorzugten Weg für Ölleckagen. Auch hochwertige Dichtungen können dauerhaft beschädigte Oberflächen nicht ausgleichen.

Die praktischen Regeln sind einfach: Legen Sie während der Montage niemals Werkzeuge oder Metallgegenstände auf die Kolbenstange, verwenden Sie den Zylinder nicht als Ablage für andere Komponenten und lassen Sie die Schutzkappen an den Ölanschlüssen bis zum Anschluss der Leitungen montiert. In Umgebungen mit hoher Staub- oder Metallspanbelastung sollte der Einsatz von Metallabstreifern in Betracht gezogen werden, die verhindern, dass Fremdpartikel während des Zylinderbetriebs in die Führungsbuchse eindringen.

Entlüftung vor der Inbetriebnahme

Im Hydraulikkreislauf eingeschlossene Luft ist ein Problem, das häufig bei der ersten Inbetriebnahme auftritt: unregelmäßige Bewegungen, instabiles Verhalten der Kolbenstange, ungewöhnliche Geräusche.

Bevor das System unter Druck gesetzt wird, müssen Entlüftungszyklen bei niedrigem Druck durchgeführt werden, wobei die Ventile schrittweise geöffnet werden und die Luft durch die in den Deckeln vorgesehenen Entlüftungsanschlüsse entweichen kann. Bei horizontal montierten Zylindern muss sich der Entlüftungsanschluss an der höchstmöglichen Stelle befinden, um eine vollständige Luftentfernung zu ermöglichen.

Bei der ersten Inbetriebnahme empfiehlt es sich, die Kolbenstange bei reduzierter Geschwindigkeit vollständige Hübe vor- und zurückfahren zu lassen und zu prüfen, ob die Bewegung gleichmäßig und frei von Rucken verläuft, bevor das System auf Nenndruck und Nenngeschwindigkeit gebracht wird.

Anschluss der Leitungen unter Beachtung von Sauberkeit und Anzugsdrehmoment

Einer der Hauptverantwortlichen für den vorzeitigen Verschleiß von Dichtungen und internen Komponenten ist die Verunreinigung des Hydrauliköls, die häufig genau in der Montagephase über die Leitungen eingeschleppt wird. Vor dem Anschluss muss jedes Rohr und jede Verschraubung innen sorgfältig gereinigt werden: Bearbeitungsrückstände, Späne oder Oxidation, die während der ersten Zyklen in den Zylinder gelangen, können unmittelbare Schäden an den Dichtflächen verursachen.

Das Anziehen der Verschraubungen ist ein weiterer kritischer Punkt. Ein unzureichendes Anziehen führt zu äußeren Leckagen; ein zu starkes Anziehen kann Gewinde verformen oder die Dichtflächen der Verschraubungen beschädigen, mit ähnlichen Folgen. Verwenden Sie stets die vom Verschraubungshersteller angegebenen Drehmomentwerte und vermeiden Sie Improvisationen.

Bei Anwendungen mit Hüben über 2000 mm oder hohen Geschwindigkeiten kann es erforderlich sein, eine Entwässerung der Führungsbuchse vorzusehen, um überschüssige Flüssigkeit abzuführen: eine Option, die sowohl bei den Zylindern der Baureihen CD/DK/MD als auch bei der Baureihe DP verfügbar ist und einen Druckaufbau zwischen Abstreifer und Stangendichtung verhindert.

Wahl der richtigen Befestigung je nach Hub und Anwendung

Die Art der Zylinderbefestigung ist kein nebensächliches Detail: Sie beeinflusst direkt die Verteilung der mechanischen Belastungen und damit die Lebensdauer von Kolbenstange, Führung und Dichtungen. Eine starre feste Befestigung (vorderer oder hinterer Flansch, Fußbefestigung) ist ideal, wenn sich die Last in einer geraden Linie bewegt und der Zylinder nicht rotieren muss. Ist dagegen der Lastangriffspunkt nicht starr mit dem Zylinder ausgerichtet oder erzeugt die Systemgeometrie Winkeländerungen während des Zyklus, muss eine gelenkige Befestigung mit Gabelkopf oder Schwenkzapfen vorgesehen werden, die es dem Zylinder ermöglicht, sich den Bewegungen anzupassen, ohne Biegebelastungen auf die Führung zu übertragen.

Die Montagequalität ist ein integraler Bestandteil der Zylinderqualität

Ein Hydraulikzylinder ist ein Präzisionssystem: Jede Komponente, vom geschliffenen Zylinderrohr bis zu den Dichtungen aus Polyurethan oder Viton®, ist auf das Arbeiten innerhalb definierter Parameter ausgelegt. Diese Regeln bei der Montage zu beachten bedeutet sicherzustellen, dass diese Parameter auch im Betrieb Tag für Tag tatsächlich eingehalten werden.

Wenn Sie eine Installation planen und Zweifel an der geeignetsten Befestigung, dem richtigen Zylindertyp für Ihre Anwendung oder der Handhabung von Radialbelastungen haben, steht Ihnen das technische Team von Conforti Oleodinamica für eine gezielte Unterstützung zur Verfügung. Sie können auch das komplette Programm der Hydraulikzylinder für Schwerlastanwendungen der Baureihe DP erkunden, die für die anspruchsvollsten Betriebsbedingungen ausgelegt sind.
